柔性电路板俗称软板或者FPC，是用柔性的绝缘基材制成的印刷电路。具有轻便、可弯曲等特点，在折叠手机、显示器、笔记本电脑、医疗穿戴等电子设备中有广泛的应用。今天SPEA将分享柔性电路板的具体优势和主要测试方法。

柔性电路板FPC的用途及优势柔性电路板的用途及主要优势

1、FPC可大大缩小电子产品的体积，适用于高密度、小型化的电子设备。因此，FPC在航天、军事、移动通讯、手提电脑、计算机外设、PDA等领域具有显著优势。

2、FPC还具有良好的散热性和可焊性以及易于装连、综合成本较低等优点，软硬结合的设计也在一定程度上弥补了柔性基材在元件承载能力上的略微不足。

3、柔性电路板可制成单面、双面和多层板。所采用的基材以聚酰亚胺覆铜板为主。此种材料耐热性高、尺寸稳定性好，与兼有机械保护和良好电气绝缘性能的覆盖膜通过压制而成最终产品。双面、多层印制线路板的表层和内层导体通过金属化实现内外层电路的电气连接。

柔性电路板如何测试？

测试：传统的柔性电路板测试多采用针床测试仪,使用多根探针同时接触板子上所有需要被量测的零件线路，然后经由程控以序列为主,并列为辅的方式循序量测这些电子零件的特性，通常这样测试一块柔性电路板上所有零件只需要1分钟左右，电路板零件越多测试时间越长。

使用针床来做柔性电路测试也有一些弊端：探针的最小直径有限制，部分直径过于细小的部分难以用针床治具来测试，当测试点之间的距离过小时也无法采用针床，此外高零件旁边也无法植针。

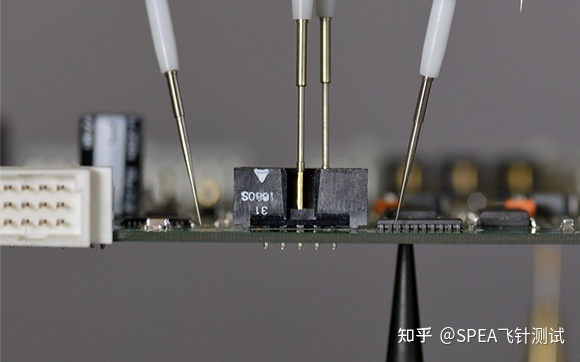

飞针测试：飞针测试仪在中小批量电路板测试中优势明显。首先，飞针测试是性价比比较高的测试方法，不需要治具成本。另外，由于电路对准不需要对准孔，因此不需要固定装置，能够测试更小的焊盘，在测试精度和覆盖率方面优于针床，此外飞针测试仪的程序调试和配置非常方便，还可以测试带有电阻芯的电路。

尽管柔性电路板的原料较贵，制造工艺复杂，但近年来，柔性电路板的需求增长趋势明显，相信随着技术的进步，柔性电路板的用途将会更加广泛。
