MEMS传感器是当今最炙手可热的传感器制造技术，也是传感器小型化、智能化的重要推动了，MEMS技术促进了传感器的极大发展。

MEMS主要采用微电子技术，在微纳米的体积下塑造传感器的机械结构。本文以最清晰明了的方式，图解直观阐述MEMS传感器芯片的制造过程和原理！

MEMS是Micro Electro Mechanical Systems（微机电系统）的缩写，具有微小的立体结构（三维结构），是处理各种输入、输出信号的系统的统称。是利用微细加工技术，将机械零零件、电子电路、传感器、执行机构集成在一块电路板上的高附加值元件。

MEMS工艺以成膜工序、光刻工序、蚀刻工序等常规半导体工艺流程为基础。

下面介绍MEMS工艺的部分关键技术。

SOI晶圆

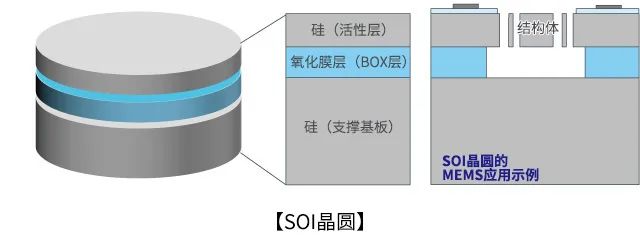

SOI是Silicon On Insulator的缩写，是指在氧化膜上形成了单晶硅层的硅晶圆。已广泛应用于功率元件和MEMS等，在MEMS中可以使用氧化膜层作为硅蚀刻的阻挡层，因此能够形成复杂的三维立体结构。

TAIKO磨削  “TAIKO”是DISCO株式会社的商标

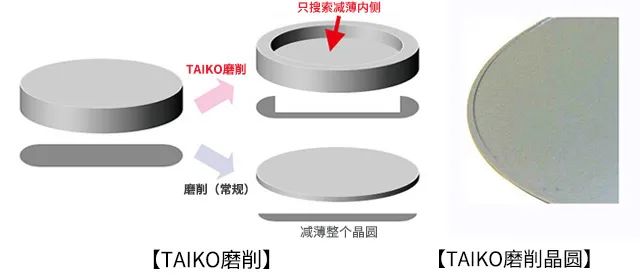

TAIKO磨削是DISCO公司开发的技术，在磨削晶圆时保留最外围的边缘，只对其内侧进行磨削。

TAIKO磨削与通常的磨削相比，具有“晶圆曲翘减少”、“晶圆强度更高”、“处理容易”、“与其他工艺的整合性更高”等优点。

晶圆粘合/热剥离片工艺

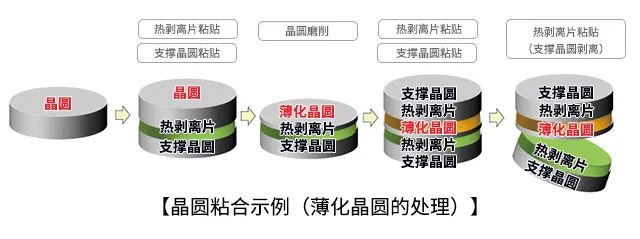

通过使用支撑晶圆和热剥离片，可以轻松对薄化晶圆进行处理等。

晶圆键合

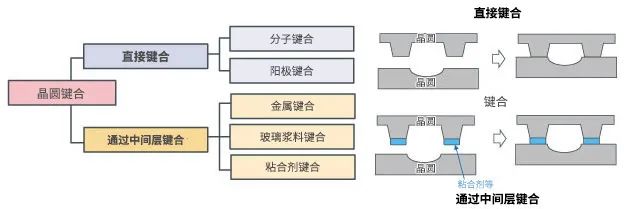

晶圆键合大致分为“直接键合”、“通过中间层键合”2类。

直接键合不使用粘合剂等，是利用热处理产生的分子间力使晶圆相互粘合的键合，用于制作SOI晶圆等。

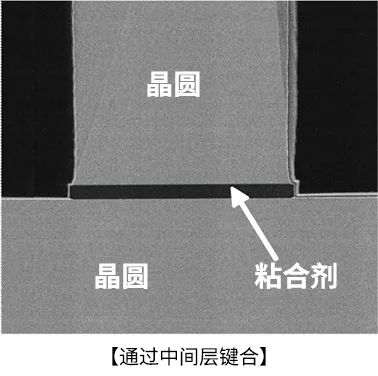

通过中间层键合是借助粘合剂等使晶圆互相粘合的键合方法。
